En este proyecto se explican y se citan los componentes
necesarios para montar y a su vez experimentar la sencillez y el buen rendimiento de este
detector de rayos infrarrojos.
Este detector de rayos infrarrojos posee una gran
sensibilidad gracias a un microamperímetro. Tendremos la oportunidad de detectar
las variaciones de temperatura, provocados por el paso de personas, animales, vehículos,
etc.
Este detector y, por que no, con una serie de
modificaciones como un antirrobo detectan las radiaciones emitidas por
cualquier cuerpo humano o de un repentino cambio de temperatura, como el producido
por una puerta al abrirse o un cristal roto.
NOTA: El
sensor no detecta la diferencia de temperatura, sino la cantidad de radiaciones de
infrarrojos que serán mayores donde la temperatura sea más elevada.
NOTA: Este sensor lo fabrica SIEMENS y se
comercializa ya montado y provisto de un amplificador y un espejo reflectante que aumenta
la sensibilidad del sensor.
(SIEMENS PID 11).
El sensor consta de cuatro terminales numerados de
izquierda a derecha:
- Terminal nº1...... enlaza con
la masa del circuito.
- Terminal nº2......
alimentación positiva del circuito, alrededor de 5voltios.
- Terminal nº3...... tensión de
la salida.
- Terminal nº4...... tensión de
referencia.
El circuito funciona desde un mínimo de 4 voltios a un
máximo de 10 voltios. El terminal nº3 sirve para recoger un valor de tensión
proporcional a la variación de los rayos infrarrojos captados. Si el sensor capta
radiaciones infrarrojas, aumenta el valor de tensión existente en la salida, pero unos
segundos más tarde, la tensión vuelve al valor inicial, equivalente al existente en la
patilla nº4. Si cesan las radiaciones también disminuye la tensión para volver a
su valor inicial unos segundos más tarde.
Si pasa una persona ante el sensor se produce un
aumento de la tensión de salida.
Si la persona permanece inmóvil, la tensión volverá
al valor inicial. Si la persona se desplaza, aunque sea unos centímetros, el sensor
detecta una variación de la intensidad en las radiaciones de infrarrojos, desviando
la aguja del medidor.
En el terminal nº4 de este conector se representa la
tensión de referencia que, generalmente equivale a la mitad de la tensión de
alimentación. En este caso al utilizar en la alimentación una tensión de 5 voltios, en
dicha patilla tendremos 2,5 voltios.
La fase amplificadora y la fase de protección para el
sensor de rayos infrarrojos están ya montados en el interior del aparato suministrado por
el fabricante y solo nos queda proporcionar una tensión estabilizadora de 5 voltios más
o menos a la pista del terminal nº2 y conectar un medidor de 100-200 microamperios con
cero central entre las pistas de los terminales nº3 y nº4.
La resistencia variable de 47000 ohm. conectado en
serie al medidor sirve tan solo para modificar la sensibilidad.
La razón por la que conectamos el medidor con el cero
central entre le pista nº3 y la pista nº4 es por que cuando el sensor capta radiaciones
de infrarrojos, en el terminal nº3 de salida aparece una tensión superior a la
existente en el terminal nº4 de 2.5 voltios(tensión de referencia) y cuando
disminuyen las radiaciones en intensidad, en el terminal nº3 hay una tensión inferior a
2.5 voltios.
Conectando un medidor con cero central entre las
pistas, observaremos como la aguja se desvía hacia la derecha o hacia la izquierda cuando
las radiaciones disminuyan su intensidad.
Podemos decir que la aguja se moverá hacia la
derecha en presencia de calor y hacia la izquierda en presencia de frío.

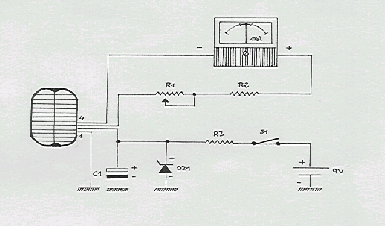

Esquema eléctrico del detector de rayos
infrarrojos:
